BUS DE TERRAIN - Dupline®

Carlo Gavazzi propose une gamme étendue de compteurs d’énergie et de transformateurs de courant

Cette gamme est enrichie par la plateforme VMU de monitoring, offrant un système de surveillance des données enregistrées

Ces données sont disponibles aux utilisateurs finaux via un serveur Web intégré et un transfert de données FTP, HTTP et Modbus TCP

La plateforme VMU est à la fois multi-sites et capable de gérer des sorties relais, des alarmes par courriel ou SMS



illustration vmuy







Le module principal VMU-C est installé sur chaque site et permet de multiples configurations

vmu c em

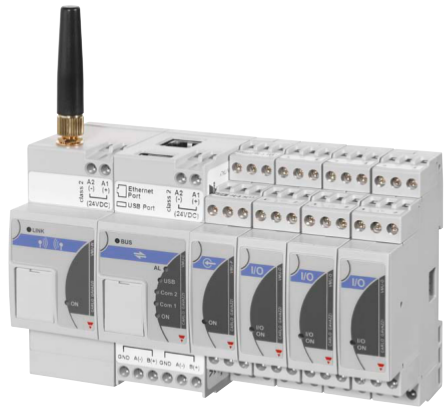

  • sur son bus interne :
        - 1 VMU-W : modem radio
        - jusqu’à 3 VMU-O : modules  d’E/S
        - 1 VMU-P : module d’E analogiques
ensemble vmu

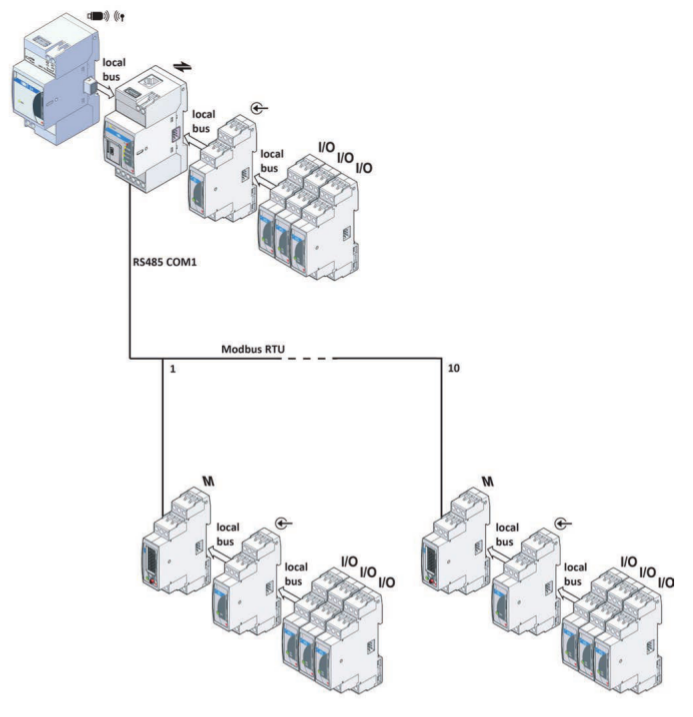

  • Sur le premier port RS485 :
    Jusqu’à 10 VMU-M : module maître permettant de rajouter des modules VMU-O/VMU-P d’Entrées/Sorties
1busRS485

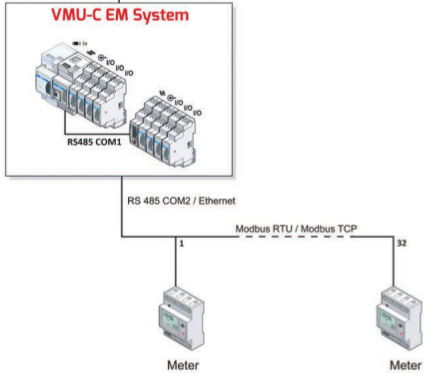

  • Sur le deuxième port RS485 :
    Jusqu’à 32 compteurs d’énergie
2busRS485

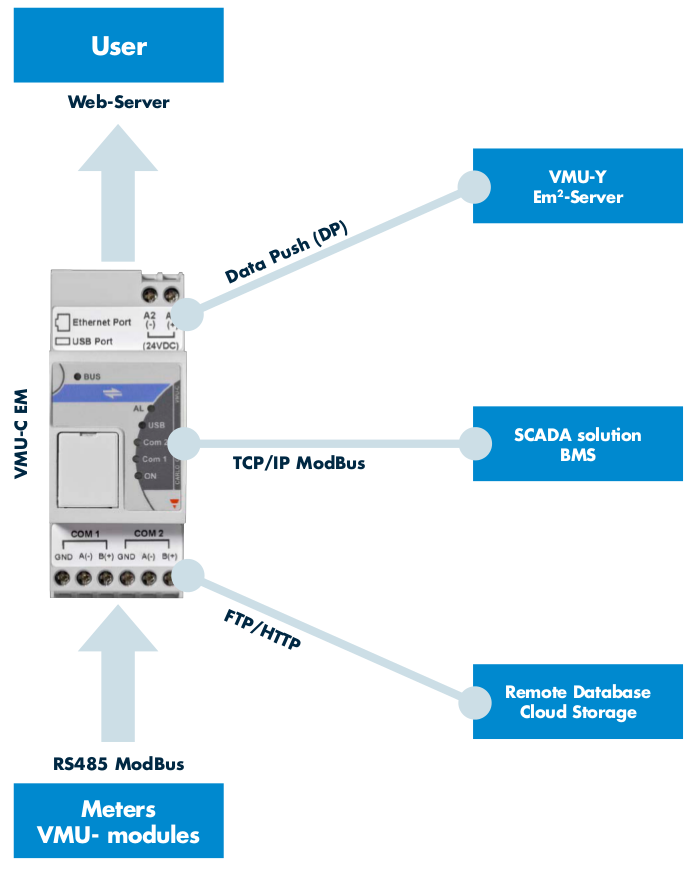

VMU-C EM communique via divers protocoles :

  • En connexion filaire
    FTP serveur : le système distant attend les données envoyées par le VMU-C (format CSV/XML)
    HTTP client : le système distant effectue des requêtes au VMU-C (format CSV/XML)
    HTTP (API)
    Modbus TCP
    Data Push (propriété Carlo Gavazzi) vers le VMU-W

  • En option, si connecté au module modem VMU-W
    Réseau mobile sans fil 3G
VMUC

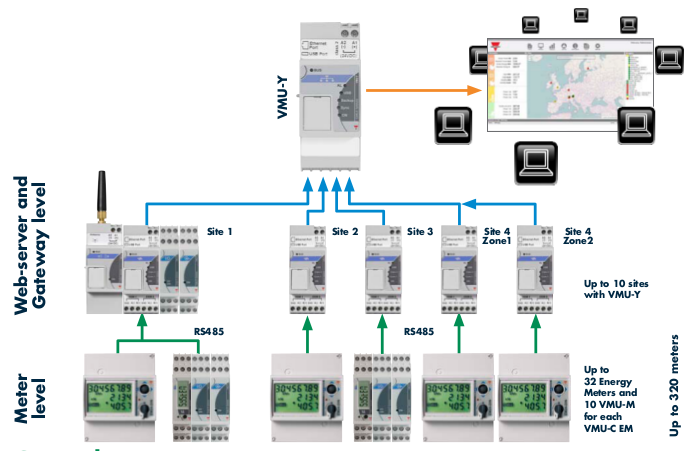

Serveur multi-sites VMU-Y

  • Accumulateurs de données jusqu’à 10 VMU-C EM
  • Fonction de serveur Web
  • Communication RS-485 et Ethernet avec les compteurs
  • Port USB pour la communication et la sauvegarde
  • Port de carte Micro SD pour la sauvegarde de données
illustration vmuy

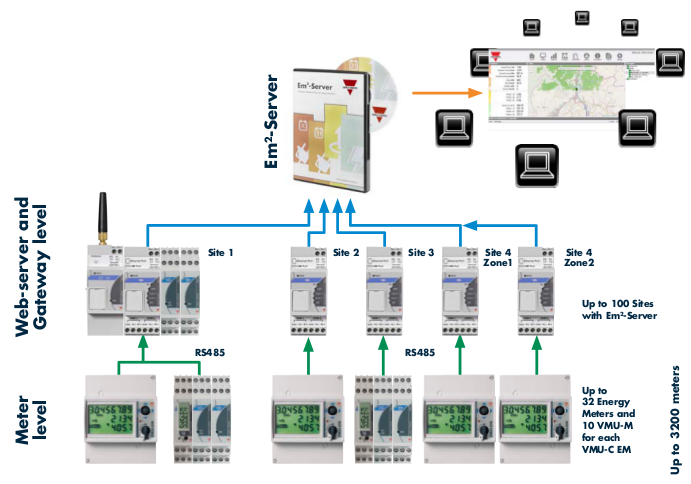

Solution Web embarquée Em²-Server

  • Logiciel basé sur la technologie VMware®
  • Accumulateurs de données jusqu’à 100 VMUC-EM
  • Fonctions service et serveur Web
  • Système d’exploitation Linux 64 bit
  • Moteur de base de données de niveau entreprise
  • Distribution par DVD
illustration serveur

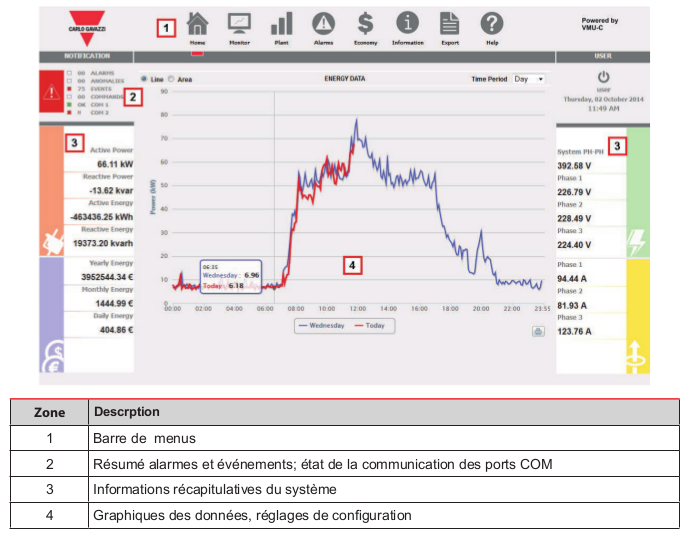

L'interface Web est accessible avec un navigateur de PC normal connecté au VMU-C

via le port Ethernet, le port mini-USB ou une connexion sans fil avec le module VMU-W

inetrface web

Vous pouvez télécharger la documentation technique         p pdf
