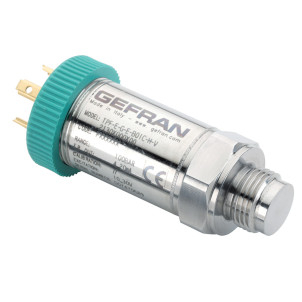

TPF - Tranducteur de pression à membrane affleurante
Descriptif:
Transducteur de pression relative à membrane affleurante en mV/V pour fluides à haute viscosité
Fabricant: GEFRAN
Plage de mesure de pression:
- de 0...10 à 0...1000 bars (de 0...150 à 0...15000 psi)
Principe de mesure: extensométrique avec pont de jauge sur acier
Signal de sortie: mV/V
Précision: H ± 0,2% FSO typique (± 0,3% FSO max) 0-60...0-1000 bar / M ± 0,5% FSO typique (± 0,6% FSO max) 0-10...0-50 bar
Matériau en contact: Acier INOX 17-4PH
Classe de protection: IP65/IP66/IP67 (selon connecteur)
Connexion au processus: M18x1,5 ou G 1/2” G mâle ou sur demande 3/4-16 UNF
Connexion électrique: Connecteur 4 broches (électrovanne ou micro-électrovanne ou M12x1) ou câble blindé ou connecteur 6 broches ou 7 broches
Résistant à la surpression: 3 x (maxi 2000 bars)
Documentation technique: DTS_TPF.pdf
Mis à jour par Hydromotion: December 14, 2022
