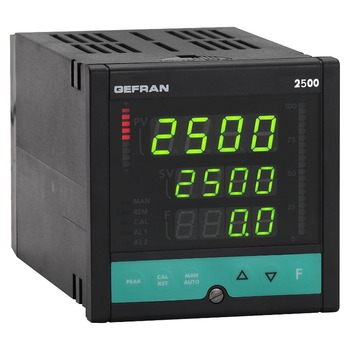

2500 Régulateur rapide

Descriptif:

Régulateur conçu pour les processus caractérisés par une vitesse de variation élevée, format 96 x 96 mm, affichage 3 x 5 chiffres + indicateur Bargraph

Il assure une grande flexibilité d'utilisation dans des systèmes de commande et de monitorage de la pression, de l'effort, de la température et de la pression différentielle, avec la possibilité d'acquérir jusqu'à un maximum de 4 variables
Régulation : PID avec huit ensembles de paramètres sélectionnables
Le régulateur 2500 permet d'établir deux relations mathématiques distinctes entre deux entrées analogiques. Les résultats peuvent être librement utilisés en tant que point de consigne, seuil d'alarme, sortie de contrôle, etc...

Fabricant:GEFRAN

Affichage:3 x 5 chiffres + 2 indicateurs bargraph

Format:H 96 mm x L 96 mm x P 170 mm

Type d'entrée:

Thermocouples type J, K, R, S, T
Thermorésistances Pt100
Entrées linéaires 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA qui permet d'activer une correction de l'entrée par l'intermédiaire d'une fonction linéaire définie au moyen de 2 points
Entrées analogique auxiliaire pour consigne externe (0...10V, 2...10V, Ri=1MΩ) (0...20mA, 4...20mA, Ri=5Ω) ou pour entrée potentiomètre de recopie ou transformateur d'intensité
Capteur potentiométrique
Pont de jauge
Entrée logique

Précision:0,1% PE

Acquisition de la mesure:2 msec

Nombre de sorties:L’indicateur possède jusqu’à 4 sorties

Type de sortie:

Relais (5A/250V)
Signal logique 0...11Vdc

Alarmes:4 dont alarme de rupture de la boucle (LBA) et alarme de rupture de charge (HB)

Alimentation transmetteur:5/10Vcc - 200mA, 2,5Vcc pour potentiomètres ou 24Vcc ±5% - 100mA pour émetteur.

Alimentation appareil:

20...27Vac ou 100...240Vac

Ligne série:

RS422/485 avec protocole GEFRAN ou MODBUS ou PROFIBUS DP
