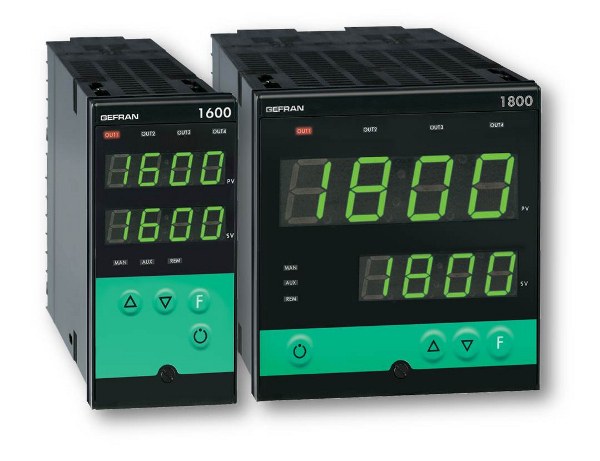

800 / 1600 / 1800 Régulateur évolué classique

Descriptif:

Régulateur évolué classique, format 48 x 48 mm ou 96 x 48 mm ou 96 x 96 mm, affichage 2 x 4 chiffres

800 16001800

Existe en 3 formats :
— La série 800 en 48x48 : H 48 mm x L 48 mm x P 129 mm
— La série 1600 en 96x48 : H 96 mm x L 48 mm x P 113 mm
— La série 1800 en 96x96 : H 96 mm x L 96 mm x P 113 mm

Fabricant:GEFRAN

Affichage:2 x 4 chiffres

Format:H 48 mm x L 48 mm x P 129 mm ou H 96 mm x L 48 mm x P 113 mm ou H 96 mm x L 96 mm x P 113 mm

Type d'entrée:

Thermocouples type J, K, R, S, T, B, E, N
Thermorésistances Pt100 ou Pt100J à 2 ou 3 fils
Thermistances PTC
Entrées linéaires 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA qui permet d'activer une correction de l'entrée par l'intermédiaire d'une fonction linéaire définie au moyen de 2 points
Entrées analogique auxiliaire pour consigne externe (0...10V, 2...10V, Ri=1MΩ) (0...20mA, 4...20mA, Ri=5Ω) ou pour entrée potentiomètre de recopie ou transformateur d'intensité
2 Entrées logiques configurables pour les fonctions suivantes: blocage d’affichage, flash, gestion des pics de mesure ou repositionnement des sorties mémorisées

Précision:0,2% PE

Acquisition de la mesure:120 msec

Nombre de sorties:L’indicateur possède jusqu’à 4 sorties

Type de sortie:

Relais (3A/250V)
Signal logique 12V±10%

Alarmes:3 dont alarme de rupture de la boucle (LBA) et alarme de rupture de charge (HB)

Alimentation transmetteur:10/24Vdc max. 30mA protégée contre les courts-circuits

Alimentation appareil:

20...27Vac ou 100...240Vac

Ligne série:

RS422/485 avec protocole GEFRAN ou MODBUS RTU
