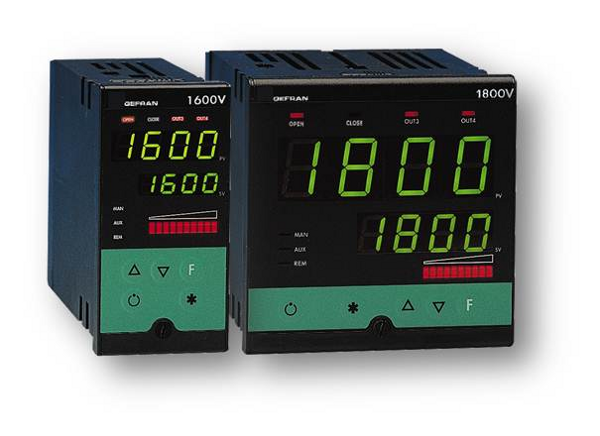

800V / 1600V / 1800V Régulateur pour vannes motorisées

800V

Descriptif:

Régulateur pour vannes motorisées, format 48 x 48 mm ou 96 x 48 mm ou 96 x 96 mm, affichage 2 x 4 chiffres

800V 16001800V
     p pdf               p pdf

• Existe en 3 formats :
La série 800V en 48x48 : H 48 mm x L 48 mm x P 129 mm
La série 1600V en 96x48 : H 96 mm x L 48 mm x P 113 mm
La série 1800V en 96x96 : H 96 mm x L 96 mm x P 113 mm
• Régulation : PID pour vanne motorisée pour chauffage et refroidissement (avec ou sans potentiomètre de recopie)

Fabricant: GEFRAN
Affichage: 2 x 4 chiffres
Format: H 48 mm x L 48 mm x P 129 mm ou H 96 mm x L 48 mm x P 113 mm ou H 96 mm x L 96 mm x P 113 mm
Type d'entrée:
  • Thermocouples type J, K, R, S, T, B, E, N, L GOST, U, G, D, C
  • Thermorésistances Pt100 ou Pt100J à 2 ou 3 fils
  • Thermistances PTC
  • Entrées linéaires 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA qui permet d'activer une correction de l'entrée par l'intermédiaire d'une fonction linéaire définie au moyen de 2 points
  • Entrées analogique auxiliaire pour consigne externe (0...10V, 2...10V, Ri=1MΩ) (0...20mA, 4...20mA, Ri=5Ω) ou pour entrée potentiomètre de recopie ou transformateur d'intensité
  • 2 Entrées logiques configurables pour les fonctions suivantes: blocage d’affichage, flash, gestion des pics de mesure ou repositionnement des sorties mémorisées
Précision: 0,2% PE
Acquisition de la mesure: 120 msec
Nombre de sorties: L’indicateur possède jusqu’à 4 sorties
Type de sortie:
  • Relais (3A/250V)
  • Signal logique (12Vdc, 20mA) dont 2 sont affectés à la commande de la vanne
  • 2 sorties analogiques isolées en tension ou courant pour la régulation ou la retransmission (entrée mesure, consigne, entrée auxiliaire, consigne d’alarme) 0...10V, 0/4...20mA
Alarmes: 3 dont alarme de rupture de la boucle (LBA) et alarme de rupture de charge (HB)
Alimentation transmetteur: 10/24Vdc max. 30mA protégée contre les courts-circuits
Alimentation appareil:
  • 20...27Vac ou 100...240Vac
Ligne série:
  • RS422/485 avec protocole GEFRAN ou MODBUS RTU
