GEFLEX Controleur modulaire de puissance

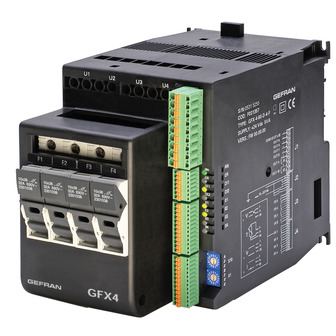

GFX4

Descriptif:

Controleur modulaire de puissance, il se compose d'un régulateur PID avec microprocesseur et dispositif de contrôle de la charge (TA et TV), ainsi que d'un module de puissance (SSR) avec dissipateur en aluminium et communication par bus de terrain

GFX   GFX4

    p pdf            p pdf  p pdf

Innovant système intégré de thermorégulation de puissance, conçu pour les processus industriels de chauffage électrique.
Il se compose d'un régulateur PID avec microprocesseur et dispositif de contrôle de la charge (TA et TV), ainsi que d'un module de puissance (SSR) avec dissipateur en aluminium et communication par bus de terrain

Communication
3 protocoles standard sont disponibles: Modbus RTU, Profibus DP et CANopen, implantés dans le Geflex "maître", lequel communique à son tour avec un maximum de neuf Geflex "esclaves" par l'intermédiaire d'un bus interne.

Puissance
6 variantes de courant (25, 40, 60, 75, 90 et 120A) sont proposées avec une tension nominale de 480V monophasée.
Pour contrôler des charges triphasées, le système comporte la connexion de trois Geflex: une unité "maître", qui exécute le contrôle PID et envoie, par le bus interne, la commande de puissance vers deux autres unités "d'expansion", pourvues d'un module SSR seulement.

Fabricant: GEFRAN
Type d'entrée:
  • Thermocouples type J, K, R, S, T, B, E, N, L GOST, U, G, D, C
  • Thermorésistances Pt100
  • Entrées linéaires 0...60mV, 12...60mV, 0...20mA, 4...20mA, 0...10V, 2...10V
  • Entrées auxiliaire 50mAac pour transformateur d'intensité servant à contrôler le courant dans la charge.
  • Entrée numérique
Précision: 0,2%
Nombre de sorties: jusqu'à un maximum de 3 sorties
Type de sortie:
  • Relais (3A/250V)
  • Signal logique 24V±10%
  • Continue 0...10V, 0/4...20mA, sur 500Ω max uniquement pour sortie de réglage chauffage/refroidissement
Alimentation appareil:
  • 24 Vdc
Ligne série:
  • RS485 Modbus RTU, CanOpen, Profibus DP
